Wózek widłowy to skomplikowana maszyna składająca się z licznych istotnych komponentów[1]. Przyjrzyjmy się kluczowym elementom, takim jak podwozie, układ hydrauliczny, widełki oraz systemy bezpieczeństwa i sterowania. Zrozumiesz, w jaki sposób te części oddziałują na funkcjonalność, wytrzymałość i precyzję działania wózka widłowego.
Podstawowe elementy budowy wózka widłowego
Podstawowymi składnikami wózka widłowego są istotne części, które nadają mu funkcjonalność i wydajność. Konstrukcja rozpoczyna się od wytrzymałej stalowej ramy, gwarantującej trwałość i ochronę dla operatora. Podwozie wyposażone w koła umożliwia swobodne przemieszczanie się[2].

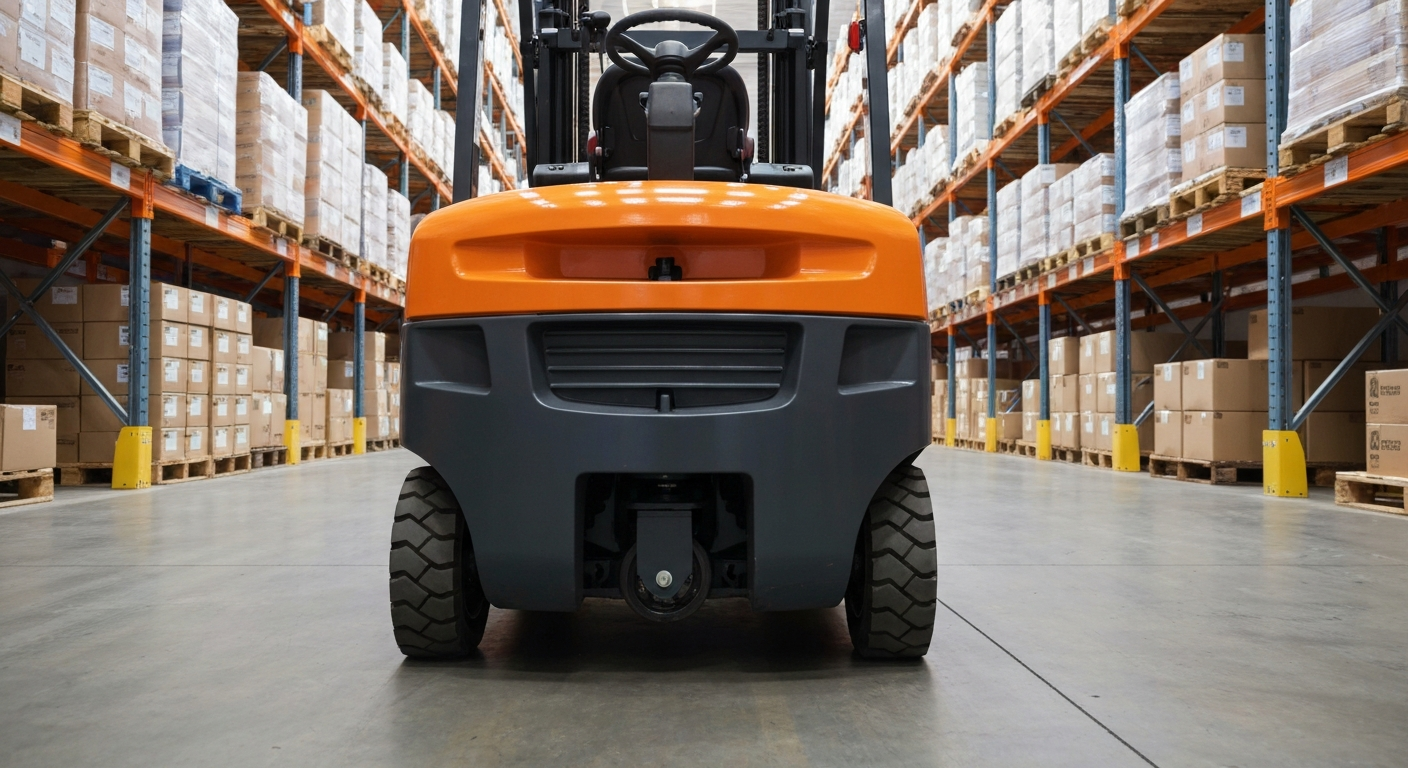

Silnik, działający na benzynę, gaz LPG lub olej napędowy, napędza pojazd, zapewniając jego ruchliwość[3]. Zainstalowana z tyłu przeciwwaga pomaga utrzymać równowagę podczas przenoszenia ciężkich ładunków[4]. Maszt służy do podnoszenia i opuszczania towarów, a widły, zamontowane na karetce, ułatwiają ich transport.
Dodatkowo, wózki widłowe są wyposażone w system hydrauliczny, który wspomaga funkcjonowanie wideł i innych elementów podnoszących. System sterowania, składający się z kierownicy i hamulców, umożliwia precyzyjne manewry i zapewnia bezpieczeństwo. Wszystkie te elementy razem składają się na wózek widłowy, kluczowy dla jego niezawodnego funkcjonowania.
Podwozie i rama – fundamenty konstrukcji
Podwozie i rama to fundamentalne elementy konstrukcji wózka widłowego.
Koła zamontowane na podwoziu umożliwiają mu łatwe przemieszczanie się, a solidna stalowa rama gwarantuje trwałość i stabilność. Te komponenty są kluczowe dla bezpieczeństwa operatora oraz zachowania równowagi podczas transportu ciężkich ładunków. Bez tych solidnych podstaw, wózek widłowy nie byłby w stanie efektywnie realizować swoich zadań.
Układ hydrauliczny w wózku widłowym
Układ hydrauliczny w wózku widłowym pełni fundamentalną funkcję w procesach podnoszenia i opuszczania ładunków, co czyni go niezbędnym elementem działania tego urządzenia. Składa się z kilku kluczowych komponentów, które współdziałają, by zapewnić zarówno wydajność, jak i precyzję operacyjną. Napęd tego systemu to zbiornik oleju wyposażony w filtr wlewowy i powrotny, olej hydrauliczny oraz pompa generująca ciśnienie sięgające około 250 barów, niezbędne do pracy całego mechanizmu.
Sterowanie w takim układzie odbywa się za pomocą rozdzielacza ręcznego, który może być zarówno 3-sekcyjny, jak i wielosekcyjny, oraz zaworów maksymalnych i zwrotno-dławiących. To one kontrolują przepływ oleju, umożliwiając dokładną manipulację ładunkami. W momencie, gdy dźwignie rozdzielacza są ustawione w pozycji neutralnej, olej powraca do zbiornika, co określa się mianem krótkiego obiegu.
Blok wykonawczy układu hydraulicznego obejmuje siłowniki podnoszenia, siłowniki pochylania masztu oraz inne siłowniki używane w dodatkowym osprzęcie. Te elementy odpowiadają za faktyczne unoszenie i opuszczanie ładunków. Ciśnienie generowane przez pompę dostosowuje się do masy ładunku, co pozwala skutecznie regulować siłę podnoszenia. Hydraulika wózka widłowego nie tylko umożliwia unoszenie ładunków, ale również ich transport w pionie, co jest kluczowe w magazynach i logistyce.
Pompy, zawory i siłowniki – kluczowe komponenty
Pompy, zawory oraz siłowniki stanowią kluczowe elementy systemu hydraulicznego wózka widłowego. Pompy generują ciśnienie niezbędne dla funkcjonowania całego układu[6].
- zawory takie jak te bezpieczeństwa, przelewowe czy dławiące, odpowiadają za kontrolę przepływu cieczy, zapobiegając przeciążeniom i regulując tempo działania siłowników,
- siłowniki, które obsługują podnoszenie i pochylanie masztu, przekształcają ciśnienie w ruch mechaniczny,
- zamki hydrauliczne utrzymują stabilność ładunku, gdy system nie jest aktywny.
Bez tych komponentów cała instalacja nie mogłaby działać efektywnie.
Widełki i maszt – mechanizm podnoszenia

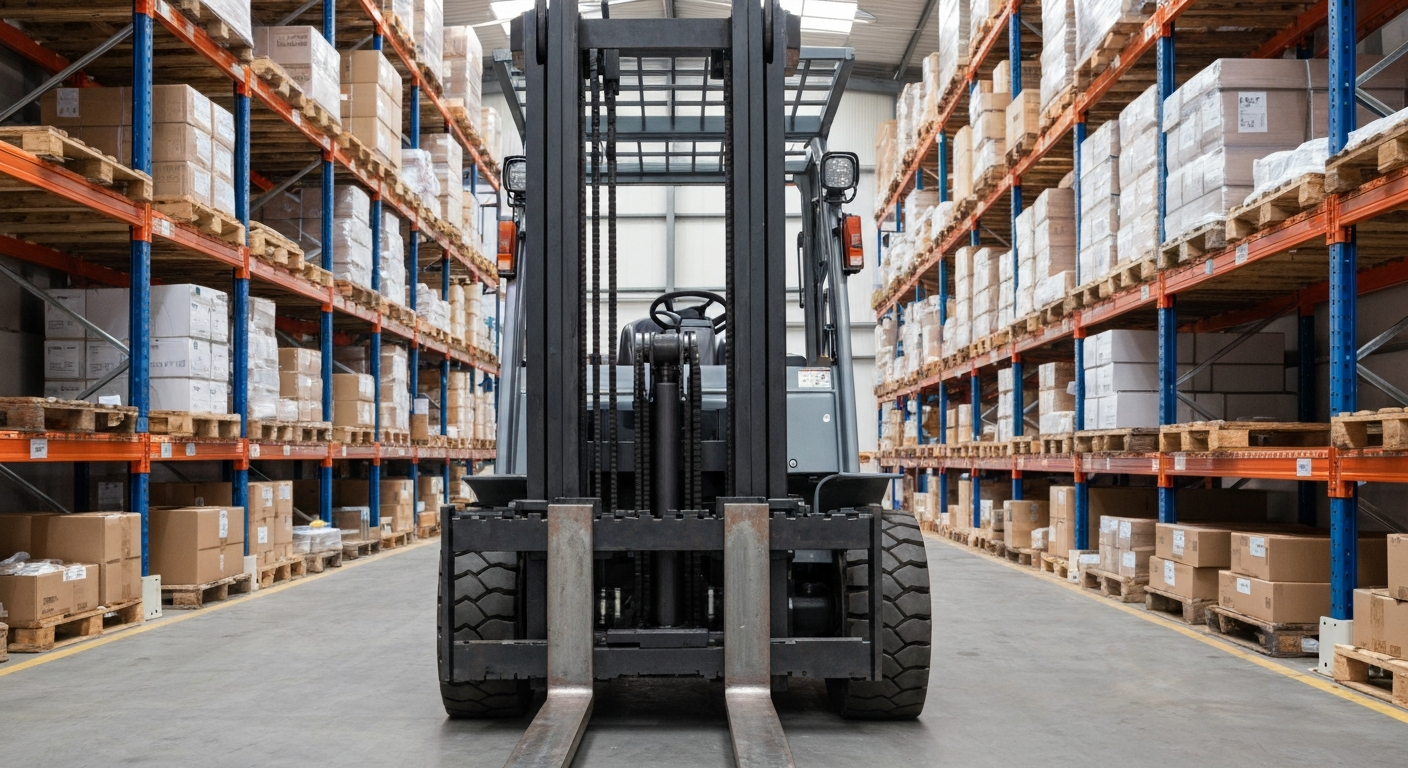

Maszt w wózku widłowym umożliwia unoszenie i opuszczanie wideł, co pozwala na przemieszczanie ładunków[7]. Istnieją różnorodne typy masztów, takie jak maszt Hilo-Mast (Duplex) oraz maszt Triplex. Pierwszy z nich, Duplex, oferuje dużą elastyczność ruchu wideł, co jest szczególnie przydatne w miejscach z ograniczoną przestrzenią. Natomiast maszt Triplex, dzięki swojej wielostopniowej konstrukcji, umożliwia podnoszenie ładunków na większe wysokości, co jest często wymagane w magazynach i centrach logistycznych.
Widełki, będące kluczowym elementem mechanizmu podnoszenia, mają kształt litery L i są przymocowane do karetki masztu. Ich solidna konstrukcja zapewnia nie tylko wytrzymałość, ale i funkcjonalność, co jest niezbędne przy transporcie ciężkich ładunków. Dzięki zastosowaniu odpowiednich materiałów i nowoczesnych technologii, widełki wózków widłowych są odporne na duże obciążenia, co zwiększa ich niezawodność i trwałość podczas codziennej eksploatacji.
Budowa wideł – funkcjonalność i wytrzymałość
Konstrukcja wideł wózka widłowego odgrywa kluczową rolę w ich funkcjonalności oraz wytrzymałości. Aby sprostać różnorodnym wymaganiom związanym z unoszeniem ładunków, muszą być starannie zaprojektowane. Wymiary, takie jak długość i szerokość, mają wpływ nie tylko na stabilność i zdolność do manewrowania, lecz także na rodzaj transportowanego towaru. Wytrzymałość tych elementów jest uzależniona od jakości zastosowanej stali oraz użytej technologii produkcji. Dzięki regulacji, teleskopowe widły oferują elastyczność, co czyni je wszechstronnymi narzędziami w logistyce.
Systemy bezpieczeństwa i sterowania

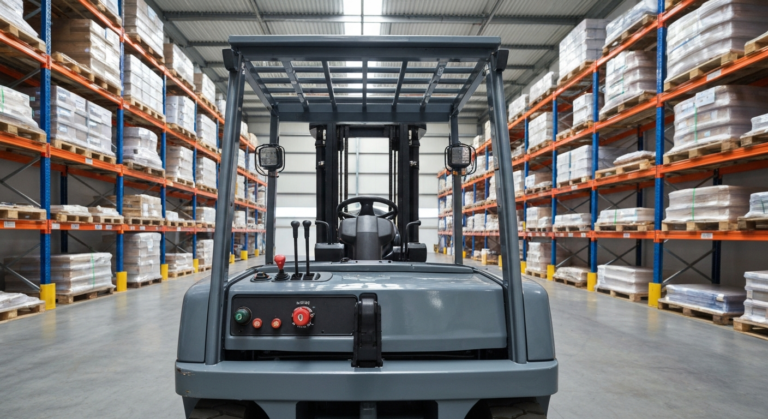

Wózki widłowe, wyposażone w zaawansowane systemy bezpieczeństwa i sterowania, gwarantują ochronę operatora oraz zwiększają efektywność pracy. W kabinie operatora znajduje się panel sterujący, który pozwala na dokładne kontrolowanie pojazdu. Elementy jak kierownica i hamulce umożliwiają precyzyjne manewrowanie oraz zatrzymywanie wózka.
Bezpieczeństwo użytkownika wspierają wskaźniki monitorujące kluczowe parametry, takie jak poziom płynów eksploatacyjnych i temperatura silnika. Dzięki nim operator może szybko zidentyfikować potencjalne problemy, co znacznie obniża ryzyko wypadków. Dodatkowo, książka eksploatacji zawiera wszystkie potrzebne informacje dotyczące obsługi i konserwacji sprzętu, co podnosi poziom bezpieczeństwa pracy.
Kluczowe jest, by układy kierowniczy i hamulcowy działały bez zarzutu.
Dzięki temu możliwe jest precyzyjne manewrowanie oraz natychmiastowe reagowanie na zmieniające się warunki. Te komponenty są niezbędne do skutecznego i bezpiecznego użytkowania wózka w różnych środowiskach logistycznych.
Układ kierowniczy i hamulcowy – precyzja i bezpieczeństwo
Układ kierowniczy i hamulcowy w wózku widłowym odgrywają kluczową rolę w precyzyjnym manewrowaniu oraz zapewnieniu bezpieczeństwa podczas pracy. Kierownica umożliwia dokładne sterowanie, co jest szczególnie ważne w ciasnych przestrzeniach magazynowych. Wózki mogą być różnie skonfigurowane, na przykład:
- trójkołowe z tylnym kołem, które pełni rolę skrętnego i napędowego,
- czterokołowe z przednim napędem i tylnymi skrętnymi kołami.
W układzie trójkołowym tylne koło może obracać się o 180°, co znacznie zwiększa zwrotność pojazdu.
System hamulcowy obejmuje hamulce główne i pomocnicze:
- hamulce główne, uruchamiane pedałem, regulują prędkość i umożliwiają zatrzymanie wózka,
- hamulce pomocnicze, obsługiwane ręcznie, utrzymują stabilność pojazdu na pochyłościach.
Oba te systemy gwarantują bezpieczeństwo zarówno operatora, jak i transportowanego ładunku, minimalizując ryzyko wypadków. Prawidłowe działanie wspomnianych mechanizmów jest nieodzowne dla efektywnego i bezpiecznego korzystania z wózka widłowego.
