Hydraulika wózka widłowego jest niezbędna dla jego wydajności. System ten składa się z kluczowych elementów, które wspólnie odpowiadają za sprawność działania. Istotna jest różnica między układami otwartymi a zamkniętymi; każda z tych konstrukcji działa nieco odmiennie, co determinuje ich zastosowanie.
Bezpieczeństwo i konserwacja tego systemu również mają ogromne znaczenie. Regularne przeglądy i troska o dobry stan techniczny mogą zapobiec wielu awariom. Czasami jednak pojawiają się typowe problemy, na przykład wycieki płynów. Ważne jest, by wiedzieć, jak sobie z nimi radzić, aby nie zakłócały pracy urządzenia.
Co to jest układ hydrauliczny wózka widłowego
Układ hydrauliczny wózka widłowego to fundamentalny element jego napędu[2]. Dzięki niemu maszyna może działać sprawnie, wykorzystując energię przenoszoną pod ciśnieniem cieczy. To właśnie ta technologia umożliwia unoszenie, opuszczanie oraz precyzyjne manewrowanie ładunkami w magazynach i innych miejscach logistycznych.
Działanie systemu opiera się na ciśnieniu cieczy, co pozwala na kontrolowanie ruchu elementów wózka, takich jak widły czy maszt. Bez tego rozwiązania wózek mógłby jedynie przewozić ładunki, ale nie mógłby ich podnosić, co czyniłoby transport pionowy niemożliwym, a ten jest kluczowy w operacjach magazynowych.
Wykorzystanie hydrauliki siłowej w wózkach widłowych pozwala na efektywne zastosowanie energii pod ciśnieniem. Dzięki temu te maszyny są nie tylko wszechstronne, ale i bardzo funkcjonalne[3].
Główne elementy układu hydraulicznego
Główne komponenty układu hydraulicznego wózka widłowego obejmują:
- pompa wyporowa,
- siłowniki,
- zawory,
- zbiornik oleju,
- rozdzielacz hydrauliczny.
Pompa wyporowa jest odpowiedzialna za generowanie ciśnienia niezbędnego do funkcjonowania systemu. Siłowniki, takie jak te wykorzystywane do podnoszenia i przechylania masztu, przekształcają energię hydrauliczną w ruch mechaniczny. Zawory z kolei kontrolują przepływ oleju, co umożliwia dokładne sterowanie pojazdem. Zbiornik oleju pełni rolę magazynu cieczy, zapewniając jej nieprzerwany dopływ do pompy. Rozdzielacz hydrauliczny kieruje olej do odpowiednich części systemu, co pozwala na realizację różnych funkcji. Wszystkie te elementy są nieodzowne dla prawidłowego funkcjonowania układu hydraulicznego, gwarantując skuteczność i dokładność pracy wózka widłowego.
Jak działa układ hydrauliczny w wózku widłowym
Hydraulika w wózku widłowym funkcjonuje dzięki pompie, która wytwarza ciśnienie, przekazując energię do siłowników. Proces uruchamia się, gdy pompa pobiera olej hydrauliczny ze zbiornika. Zwykle używa się tu pompy zębatej, zdolnej do generowania ciśnienia rzędu 250 barów. Olej następnie przepływa przez zawory i rozdzielacz.
Gdy dźwignie rozdzielacza są w pozycji neutralnej, olej powraca do zbiornika, co nazywamy krótkim obiegiem. Natomiast w momencie przesterowania dźwigni olej trafia do siłowników podnoszenia. Dzięki temu siłowniki podnoszą ładunek umieszczony na widłach, a generowane ciśnienie zależy od masy tego ładunku.
Kluczową rolę w mechanizmie podnoszenia odgrywają przepływ i ciśnienie oleju hydraulicznego, co umożliwia precyzyjne unoszenie oraz manewrowanie ładunkami. Wózki widłowe, dzięki tej technologii, są niezastąpione w magazynach i logistyce, ułatwiając transport pionowy.

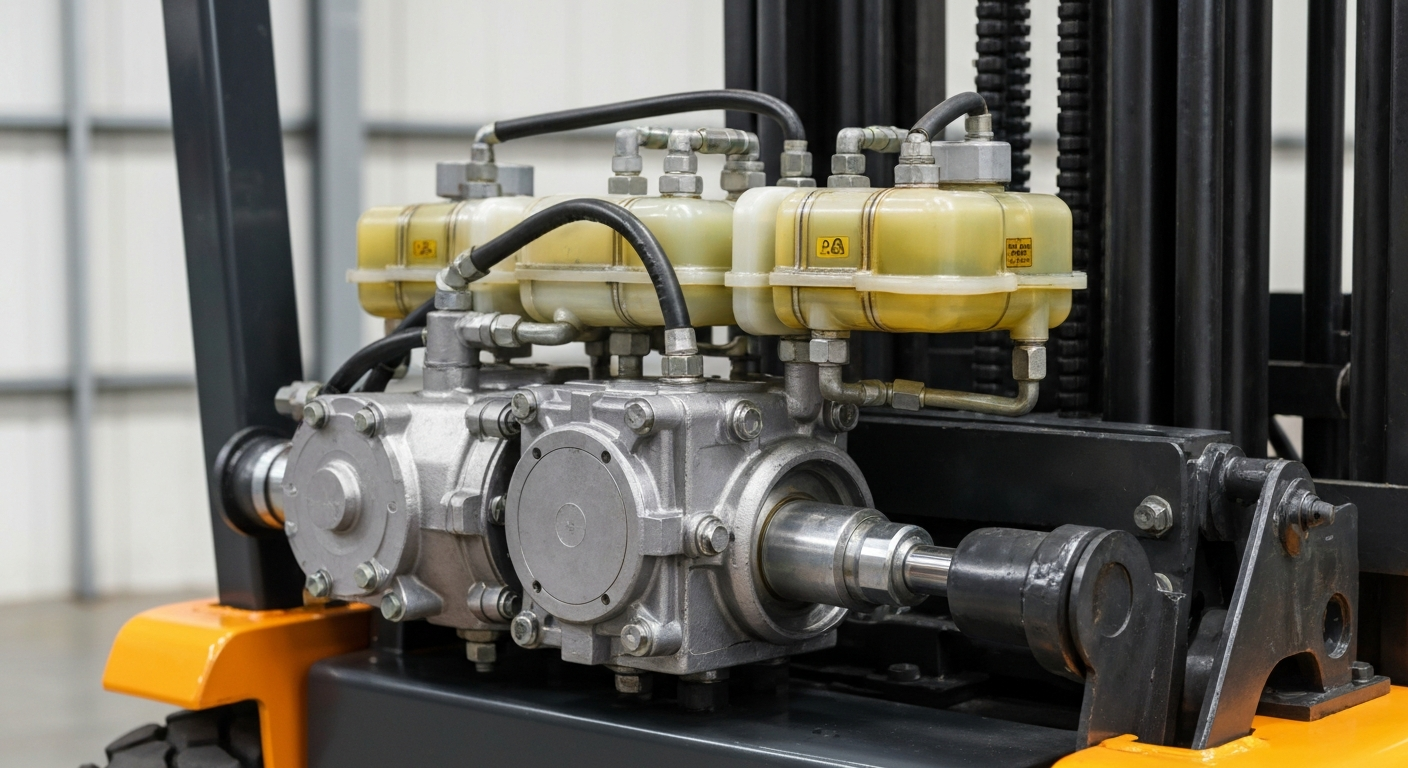

Rola pompy wyporowej i siłowników
Pompa wyporowa odgrywa istotną rolę w układzie hydraulicznym wózka widłowego, gdyż generuje niezbędne ciśnienie do jego funkcjonowania. Może być zasilana zarówno przez silnik elektryczny, jak i spalinowy. Jej działanie umożliwia przepływ oleju do siłowników, co z kolei pozwala na podnoszenie oraz przechylanie masztu. To kluczowy element systemu podnoszenia ładunków. Siłowniki hydrauliczne, takie jak te odpowiedzialne za podnoszenie i pochylanie, przekształcają energię hydrauliczną w ruch mechaniczny, umożliwiając precyzyjne unoszenie oraz stabilizację towarów. Dzięki temu, układ hydrauliczny wózka widłowego sprawdza się doskonale w pracy magazynowej, zapewniając efektywność i niezawodność.
Podział układów hydraulicznych w wózkach widłowych
Wózki widłowe wyposażone są w układy hydrauliczne, które można podzielić na dwa podstawowe rodzaje: otwarte i zamknięte.
W przypadku układu otwartego olej przemieszcza się w cyklu obejmującym zbiornik, pompę i siłownik, po czym wraca do zbiornika. Taki układ jest często spotykany zarówno w wózkach elektrycznych, jak i spalinowych, charakteryzując się prostotą konstrukcji oraz łatwością konserwacji. Wadą może być jednak niższa efektywność energetyczna.
Natomiast układ zamknięty charakteryzuje się tym, że olej krąży w zamkniętym obiegu. Dzięki temu efektywniej wykorzystuje energię. Pompa jest bezpośrednio połączona z odbiornikiem, co eliminuje konieczność powrotu oleju do zbiornika. W rezultacie zmniejszają się straty energii, a precyzja działania wzrasta, co czyni to rozwiązanie idealnym dla bardziej zaawansowanych zastosowań.
Decyzja, czy wybrać układ otwarty, czy zamknięty, zależy od specyficznych wymagań operacyjnych oraz oczekiwań dotyczących efektywności energetycznej i kosztów. Oba systemy mają swoje mocne strony i odpowiednie zastosowania, co pozwala na ich optymalne użycie w różnych modelach wózków widłowych.
Układ otwarty i zamknięty – różnice i zastosowanie
Układ otwarty charakteryzuje się prostszą konstrukcją i znajduje zastosowanie w mniej wymagających sytuacjach. W takim systemie olej przepływa z zbiornika przez pompę i siłownik, a następnie wraca do zbiornika. Choć ułatwia to konserwację, może prowadzić do mniejszej efektywności energetycznej.
Natomiast układ zamknięty, gdzie olej krąży w obiegu zamkniętym, oferuje większą precyzję i wydajność, co jest szczególnie korzystne w intensywnych operacjach magazynowych. Energia jest efektywnie wykorzystywana, ponieważ pompa jest bezpośrednio połączona z odbiornikiem, co minimalizuje straty.
Wybór między tymi dwoma systemami zależy od specyficznych wymagań operacyjnych i oczekiwań dotyczących efektywności energetycznej.
Bezpieczeństwo i konserwacja układu hydraulicznego
Zachowanie bezpieczeństwa i prawidłowa konserwacja układu hydraulicznego wózka widłowego są kluczowe dla jego niezawodnego działania. Ważne jest, aby regularnie kontrolować takie elementy jak pompa, siłowniki czy przewody pod kątem ewentualnych uszkodzeń bądź wycieków, ponieważ nawet drobne nieszczelności mogą prowadzić do obniżenia ciśnienia, co negatywnie wpływa na stabilność i efektywność maszyny.
Zawory zabezpieczające oraz zamki hydrauliczne odgrywają istotną rolę w utrzymaniu bezpieczeństwa. Zawory maksymalne chronią system przed nadmiernym ciśnieniem, które mogłoby go uszkodzić[6], a zamki hydrauliczne zapobiegają niekontrolowanemu opadaniu ładunku, co jest szczególnie ważne w sytuacjach kryzysowych.
Nie można zapomnieć o regularnej wymianie oleju hydraulicznego, który z czasem traci swoje właściwości, co wpływa na optymalną wydajność układu. Dzięki diagnostyce, w tym testom szczelności, można wcześnie wykryć potencjalne problemy, unikając tym samym kosztownych napraw.
Regularna konserwacja i monitorowanie stanu technicznego wózków widłowych przyczynia się do ich sprawniejszego działania, co z kolei zwiększa bezpieczeństwo operatorów oraz efektywność wykonywanych zadań.
Znaczenie regularnej diagnostyki i kontroli szczelności
Regularne sprawdzanie oraz kontrola szczelności systemu hydraulicznego wózka widłowego są kluczowe dla jego sprawności i bezpieczeństwa. Szybka i dokładna diagnostyka pozwala na wykrycie problemów, takich jak spadki ciśnienia czy niestabilność ładunku.
Inspekcja szczelności obejmuje analizę:
- przewodów,
- złączy,
- siłowników,
- pompy.
Te usterki mogą prowadzić do przedostawania się powietrza do systemu, co skutkuje drganiami, nieregularnym działaniem siłowników i słabą reakcją masztu. Dlatego też cykliczne kontrole układu hydraulicznego, w tym testy szczelności, powinny stać się integralną częścią regularnej obsługi technicznej wózka. Dzięki temu można uniknąć kosztownych awarii i zapewnić płynne funkcjonowanie operacji magazynowych.
Typowe problemy i ich rozwiązywanie w układzie hydraulicznym
Typowe trudności w systemie hydraulicznym wózka widłowego obejmują wycieki płynów, obniżoną wydajność oraz nieszczelności skutkujące spadkiem ciśnienia. Wycieki często wynikają z uszkodzeń przewodów lub złączy, co prowadzi do utraty oleju hydraulicznego i zmniejszenia efektywności całego mechanizmu. Obniżona wydajność może mieć swoje źródło w zanieczyszczeniach oleju lub zużyciu części, takich jak pompy czy siłowniki. Nieszczelności z kolei mogą wprowadzać powietrze do systemu, co skutkuje drganiami i nieregularnym działaniem siłowników.
Regularna konserwacja układu hydraulicznego jest kluczem do rozwiązania tych problemów[7].
Inspekcje powinny uwzględniać:
- kontrolę poziomu i jakości oleju,
- sprawdzenie ciśnienia,
- ocenę stanu przewodów i złączy.
W przypadku wykrycia wycieku, uszkodzone elementy wymagają natychmiastowej wymiany lub naprawy. Zanieczyszczony olej można skutecznie oczyścić przez filtrację lub po prostu go wymienić. Dodatkowo, regularna diagnostyka umożliwia szybką identyfikację problemów, co zapobiega kosztownym awariom. W rezultacie, efektywność i bezpieczeństwo pracy wózka widłowego pozostają na wysokim poziomie.
Wycieki płynów i zmniejszona wydajność
Wyciek płynów w systemie hydraulicznym wózka widłowego może skutkować obniżeniem wydajności oraz ciśnienia, co z kolei negatywnie wpływa na stabilność i bezpieczeństwo pracy. Symptomy takie jak mokre plamy w okolicach złączy i siłowników oraz zmniejszenie mocy podnoszenia często wskazują na takie problemy. Aby temu zapobiec, kluczowe jest regularne sprawdzanie stanu układu hydraulicznego, w tym jego szczelności.
Inspekcje powinny obejmować dokładne oględziny:
- przewodów,
- złączy,
- siłowników pod kątem ewentualnych wycieków oleju.
W przypadku wykrycia problemu, szybka reakcja jest niezbędna, by uniknąć poważniejszych usterek i zachować efektywność operacyjną. Dodatkowo regularna konserwacja, jak wymiana oleju i kontrola jego jakości, może znacząco wpłynąć na poprawę wydajności i trwałości systemu.
